Поперечная балка жестко крепится к кронштейнам лонжеронов трактора между опорными катками.

Управление гидроцилиндром отвала осуществляется от гидросистемы базового трактора, оборудованной гидронасосом НШ-46У-Д и трех-секционным распределителем Р75-ВЗА, обеспечивающим подъем-опускание отвала.

На базе трактора Т-75НР-С2 разработана конструкция бульдозера ДЗ-162, оснащенного механизмом перекоса отвала и гидрораскосом, обеспечивающим дистанционный поперечный перекос отвала до 10° в каждую сторону.

Бульдозер ДЗ-101А с неповоротным прямым отвалом (рис. 1.4) изготовлен на базе гусеничного трактора общего назначения тягового класса 4.

Предназначен он для выполнения землеройно-планировочных работ на грунтах I и II групп и разрыхленных грунтах III группы.

Бульдозерное оборудование состоит из сварного отвала, усиленного задними коробками жесткости с внутренними ребрами (рис. 1.5), левого и правого толкающих брусьев, раскоса регулируемой длины, гидроцилиндра перекоса и двух гидроцилиндров подъема-опускания отвала.

Гидроцилиндры подъема-опускания устанавливаются на опорах, закрепленных на лобовине капота трактора.

Управление гидроцилиндрами бульдозера осуществляется от гидропривода трактора, включающего два шестеренных насоса НШ-32-2 и НШ50Л-2 и распределитель Р75-11-22. Гидросистема бульдозера оборудована двусторонним запорным клапаном, предохраняющим гидропривод трактора от перегрузок.

Транспортировку бульдозеров на тракторах тягового класса 1,4…4 осуществляют железнодорожным и автомобильным транспортом, а на небольшие расстояния — своим ходом.

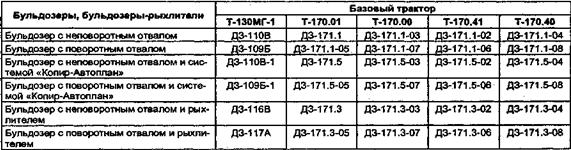

Бульдозеры тягового класса 10 выпускают на базе гусеничных тракторов Т-130МГ-1, его модернизированной модели Т-170 и ее модификации Т-170.01, Т-170.40 и Т-170.41 (табл. 1.3).

Примечание. Трактор Т-170.01 и Т-170.00 с пусковым двигателем П-23У и бортовым редуктором с передаточным числом соответственно 14,79 и 9,94; Т-170.41 и Т-170.40 с электростартернои системой пуска, бортовым редуктором с передаточным числом соответственно 14,79 и 9,94.

Тракторы Т-170 и его модификации отличаются отТ-130МГ-1 большей эксплуатационной мощностью (125 кВт), имеют увеличенное тяговое усилие (до 142 + 9 кН на третьей передаче), максимальное давление в гидросистеме (18 МПа), оборудованы кабиной на подрессоренной платформе и усиленной ходовой системой.

Модификации тракторов отличаются наличием пускового двигателя или электростартерной системой пуска, значением передаточного числа бортового редуктора.

Бульдозеры на тракторах тягового класса 10 предназначены для разработки и перемещения грунта I…111 категории и полезных ископаемых, для профилирования дорог, срезки грунта на косогорах с применением перекоса отвала. Бульдозеры применяют в гражданском, промышленном, горнорудном, гидротехническом строительстве, мелиорации и ирригации для устройства выемок, возведения насыпей, планировки площадок, разработки и засыпки котлованов. Они могут быть использованы на грунтах IV категории и выше после их предварительного рыхления в районах с умеренным климатом при температуре воздуха от —40 до +40 °С (табл. 1.4).

Бульдозер с прямым поворотным отвалом ДЗ-109Б (ДЗ-171.1 -05; -06; -07; -08) состоит из базового гусеничного трактора Т-1 ЗОМГ-1 (Т-170 в соответствующей модификации) и бульдозерного оборудования (рис. 7.6), которое включает прямой отвал сварной конструкции.

Бульдозер с прямым неповоротным отвалом ДЗ-ПОВ (ДЗ-171.1; ДЗ-171.1-02, -03, -04)состо-ит из базового гусеничного трактора Т-130МГ-3 (Т-170 соответствующей модификации) и бульдозерного оборудования (рис. 1.7).

Рама выполняется в виде двух сварных полурам. Фиксация отвала осуществляется двумя боковыми толкателями, каждый из которых состоит из упорного бруса и трубчатого винтового раскоса, связанных шар-нирно. Винтовой раскос имееттри метки: верхняя соответствует углу резания 50°; нижняя — 60°; средняя — 55°. Положение отвала в плане изменяют путем перестановки боковых упоров толкателей в соответствующие кронштейны. Угол поворота в плане 27° в каждую сторону.

Управление гидроцилиндрами отвала от гидросистемы базового трактора с использованием насоса НШ-100-ЗЛ и трехсекционного гидрораспределителя Р-150 (на тракторе Т-170 гидронасос НШ-ЮОА-ЗЛ и гидрораспределитель Р-160), обеспечивающего подъем-опускание отвала.

Оборудование это включает отвал, правый и левый толкающие брусья, винтовой и гидравлический раскосы, механизм компенсации перекоса отвала, гидрооборудование (рис. 1.8).

Отвал сварной, усилен с тыльной стороны коробками жесткости, к которым приварены пары проушин для присоединения толкающих брусьев, крепления раскосов и гидроцилиндров подъема-опускания.

Толкающие брусья сварные, коробчатого сечения, имеют проушины для присоединения раскосов.

Бульдозеры на тракторах класса 10 с поворотным и неповоротным отвалами могут оснащаться системами комбинированного автоматического управления положением отвала «Копир-Авто-план-10/ЛП» и «Комбиплан-10Л».

Применение комплекта унифицированных приборов и средств управления позволяет использовать систему в двух режимах: копирном, при котором автоматическое управление отвалом по высоте относительно опорной плоскости происходит от внешнего луча лазерного излучателя (лазерной направляющей), и автономно, в котором стабилизация положения отвала осуществляется по сигналам датчиков угловых положений (ДКБ), установленных на толкающих брусьях и отвале бульдозера (рис. 1.9).

Индикатор, ФПУ с устройством перемещения и датчик подъемного устройства используют с лазерным излучателем при работе в копирном режиме. Датчики ДКБ и ДП применяют в автономном режиме. Блок перегрузки и тахогенератор защищают двигатель от перегрузок при значительном возрастании усилий на отвале, т. е. подается сигнал на выглубление отвала.

Система состоит из аппаратуры автоматики и дополнительных агрегатов гидропривода. В состав аппаратуры «Копир-Автоплан-10/ЛП» может входить также блок перегрузки и тахогенератор.

Пульт управления и индикатор установлены в кабине бульдозера. Пульт управления служит для задания требуемого продольного (ДЗ-109Б-1), продольного и поперечного (ДЗ-110В-1) уклонов и преобразований сигналов датчиков в команду управления, которая подается на исполнительют гидронасос, гидрораспределители с электро-гидрозолотником, предохранительный и замедли-тельный (обратный с дросселем) гидроклапаны. Автоматическая система реализует управление в копировальном режиме стабилизацией положения отвала по высоте относительно опорной плоскости, создаваемой лазерным излучателем, взаимодействующим со светодиодами ФПУ, установленными на отвале бульдозера. При смещении ФПУ из оптической плоскости формируются команды подъема-опускания отвала, чтобы ФПУ всегда находилось в оптической плоскости. При автономном режиме гидропривод осуществляет перемещение и перекос отвала по командам ДКБ.

Точность планировки в копирном режиме ± 40 мм и автономном ± 50 мм.

Применение автоматизированных бульдозеров повышает их производительность, уменьшает утомляемость машиниста, позволяет использовать машинистов менее высокой квалификации.

Бульдозеры тягового класса 25 выпускают на базе гусеничных тракторов ДЭТ-250М и ДЭТ-250М2. Предназначены они для выполнения земляных работ больших объемов в грунтах I…IV групп и перемещения мерзлых и скальных грунтов после рыхления при температуре от —45 до +45 °С.

Бульдозер ДЗ-118 состоит из базового гусеничного трактора ДЭТ-250М и бульдозерного оборудования с прямым неповоротным отвалом (рис. 7.10).

Для увеличения сцепной тяги на мерзлых грунтах гусеницы трактора оснащают специальными зауженными сменными грунтозацепами высотой 100 мм.

Для работы в условиях севера предусмотрены обогрев кабины бульдозера, утепляющие чехлы на капоте двигателя и вентиляторе кабины, установлены две аккумуляторные батареи для системы пуска двигателя.

Бульдозерное оборудование ДЗ-118 включает неповоротный отвал, правый и левый толкающие брусья, винтовой раскос, гидрораскос в виде гидроцилиндра с ходом штока 250 мм.

Неповоротный отвал состоит из высокопрочного гнутого лобового листа, верхней и нижней коробок жесткости. В нижней части лобового листа приварена подножевая плита для крепления ножей.

Трактор имеет однопоточную трансмиссию, содержащую бесступенчатую электрическую и две механические передачи, механизм поворота в виде двух планетарных редукторов с блокированными многодисковыми фрикционами и ленточными тормозами.

Привод гидроцилиндров бульдозерного оборудования осуществляется от основной и дополнительной гидросистем базового трактора.

Подача рабочей жидкости к гидрораскосу осуществляется через упряжной шарнир и трубопроводы, проходящие внутри правого толкающего бруса.

Бульдозеры ДЗ-132-1 и ДЗ-132-2 состоят из базового трактора ДЭТ-250М2 и бульдозерного оборудования с неповоротным полусферическим или прямым отвалом.

К отличительным особенностям базового трактора от ЭТ-250М относятся: установка в трансмиссии измененных бортовых редукторов с увеличенным передаточным числом; замена насоса в гидроприводе управления землеройным оборудованием.

В результате замены бортовых редукторов увеличено тяговое усилие до 350 кН, одновременно несколько снижены максимальная передняя и задняя скорости (15,73 против 19 км/ч), что позволило более эффективно использовать тягово-сцепные качества трактора.

Значительные изменения конструкции бульдозерного оборудования обусловлены применением новой конструктивной схемы механизма компенсации, выполненного в виде поперечной штанги взамен традиционной сложной кинематической связи между толкающими брусьями и отвалом. Это позволило приблизить отвал к трактору, уменьшить длину толкающих брусьев и снизить металлоемкость агрегата; масса оборудования уменьшена на 568 и 298 кг для прямого и полусферического отвалов соответственно; увеличить усилие заглубления—выглубления на режущей кромке, улучшить обзорность и управляемость отвала; повысить проходимость машины; снизить трудоемкость изготовления оборудования, ремонта и техобслуживания. Одновременно увеличена ширина отвалов.
