Рабочий орган включает в себя сварную раму коробчатого сечения и три поворотных флюгера с рыхлительными зубьями 5. Рама состоит из сварной балки коробчатого сечения и приваренных к ней проушин для соединения со штоками гидроцилиндров.

Бульдозер-рыхлитель ДП-14 состоит из трактора, бульдозерного оборудования с поворотным отвалом машины ДЗ-18, установленного спереди, и рыхлительного оборудования ДП-5С, смонтированного сзади.

Бульдозер-рыхлитель ДЗ-116ХЛ (рис. 24) состоит из трактора, бульдозерного оборудования с неповорбТным отвалом машины ДЗ-110ХЛ, установленного спереди, и рыхлительного оборудования ДП-26С, смонтированного сзади.

Рис. 23. Бульдозер-рыхлитель ДП-15С: 1 — бульдозерное оборудование, 2 — трактор, 3 — стойка рыхлителя, 4 — гидроцилиндр, 5 — рыхлительный зуб

Рыхлительное оборудование состоит из опорной рамы, тяги, двух гидроцилиндров, рамы, балки, стойки с наконечником, прицепной серьги, трубопроводов и рукавов гидросистемы.

Опорная рама является базовым звеном четырехзвенного механизма и прикреплена к картерам бортовых фрикционов трактора с помощью шпилек, прицепной серьги и специального болта. Тяга служит верхним звеном четырехзвенного механизма и соединена шарнирно с опорной рамой и балкой, а последняя — шарнирно с тягой и рамой. К. балке крепят стойку с наконечником.

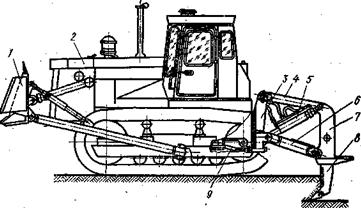

Рис. 24. Бульдозер-рыхлитель ДЗ-116ХЛ:
1— бульдозерное оборудование, 2 — трактор, 3 — опорная рама, 4 — тяга, 5 — гидроцилиндр, 6 — рама, 7 — балка, 8 — стойка с наконечником, 9 — прицепная серьга

Рама 6 является нижним звеном четырехзвенного механизма и шарнирно соединена с опорной рамой и балкой.

Гидроцилиндры 5 подъема и опускания рыхлительного оборудования расположены диагонально и связаны шарнирно с опорной рамой 3 и осью, соединяющей тягу и балку.

Модификации бульдозера-рыхлителя ДЗ-116ХЛ выпускаются на базе основной модели.

Бульдозер-рыхлитель ДЗ-116 —обычного исполнения (для работы в интервале температур от —40 до +40° С) и состоит из бульдозера ДЗ-110 и рыхлителя ДП-26С.

Бульдозер-рыхлитель ДЗ-116А — обычного исполнения (для работы в интервале температур от —40 до +40°С) и.состоит из бульдозера ДЗ-110А и рыхлителя ДП-26С.

Бульдозер -рыхлитель ДЗ-116АХЛ — в северном исполнении и состоит из бульдозера ДЗ-110АХЛ и рыхлителя ДП-26С.

Бульдозер-рыхлитель ДЗ-117ХЛ состоит из трактора, бульдозерного оборудования с поворотным отвалом машины ДЗ-109ХЛ, установленного спереди, и рыхлительного оборудования Д1М6С, смонтированного сзади.

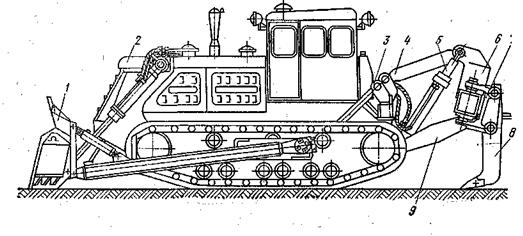

Рис. 25. Бульдозер ДЗ-35 с рыхлителем ДП-22;
1 — бульдозерное оборудование, 2 — трактор, 3, 9 — верхняя и нижняя рамы, 4 — верхняя тяга, 5 — гидроцилиндр, 6 —несущая балка, 7 — поворотный флюгер рыхлительного зуба, 8 — рыхлительный зуб

Модификации бульдозера-рыхлителя ДЗ-117ХЛ выпускают на базе основной модели.

Бульдозер – рыхлитель ДЗ-117 — обычного исполнения (для работы в интервале температур от —40 до +40° С) и состоит из бульдозера ДЗ-109 и рыхлителя ДП-26С.

Бульдозер ДЗ-35 с рыхлителем ДП-22 (рис. 25) состоит из трактора, бульдозерного оборудования с неповоротным отвалом машины ДЗ-35, установленного спереди, и рыхлительного оборудования ДП-22, смонтированного сзади.

Рыхлительное оборудование состоит из нижней рамы, верхней тяги, несущей балки, трех рыхлительных зубьев с наконечниками, поворотных флюгеров для крепления рыхлительных зубьев, верхней (опорной) рамы, двух гидроцилиндров, трубопроводов и рукавов гидросистемы.

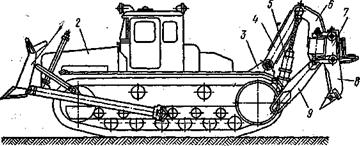

Рис. 26. Бульдозер ДЗ-34С с рыхлителем ДП-9С:
1 — бульдозерное оборудование, 2 — трактор, 3, 9 — верхняя и нижняя рамы, 4 — верхняя тяга, 5 — гидроцилиндр, 6 — несущая балка, 7— поворотный флюгер рыхлительного зуба, 8 — рыхлительный зуб

Благодаря параллелограммной (четырехзвенной) схеме рыхлительного оборудования зубья 8 с наконечниками установлены под постоянным углом рыхления, равным 45°.

При работе бульдозера-рыхлителя с толкачом грунт рыхлят одним зубом, закрепленным жестко с помощью кронштейна, который устанавливают в средней части несущей балки вместо поворотного флюгера. В кронштейне сделан Г-образный упор с амортизатором, который служит опорной поверхностью для толкающего устройства или отвала толкача.

Модификации бульдозера ДЗ-35 с рыхлителем ДП-22С выпускают на базе основной модели.

Бульдозер ДЗ-35С с рыхлителем ДП-22С в северном исполнении выпускается на базе гусеничного промышленного трактора Т-180КС и состоит из бульдозера ДЗ-35С и рыхлителя ДП-22С.

Бульдозер ДЗ-34С с рыхлителем ДП-9С (рис. 26) состоит из трактора, бульдозерного оборудования с неповоротным отвалом машины ДЗ-34С, установленного спереди, и рыхлителя, смонтированного сзади.

Рыхлительное оборудование состоит из нижней рамы, верхней тяги, несущей балки, трех рыхлительных зубьев с наконечниками, поворотных флюгеров для крепления рыхлительных зубьев, верхней (опорной) рамы, двух гидроцилиндров, трубопроводов и рукавов гидросистемы.

Рыхлительное оборудование может работать одним, двумя или тремя рыхлительными зубьями.
